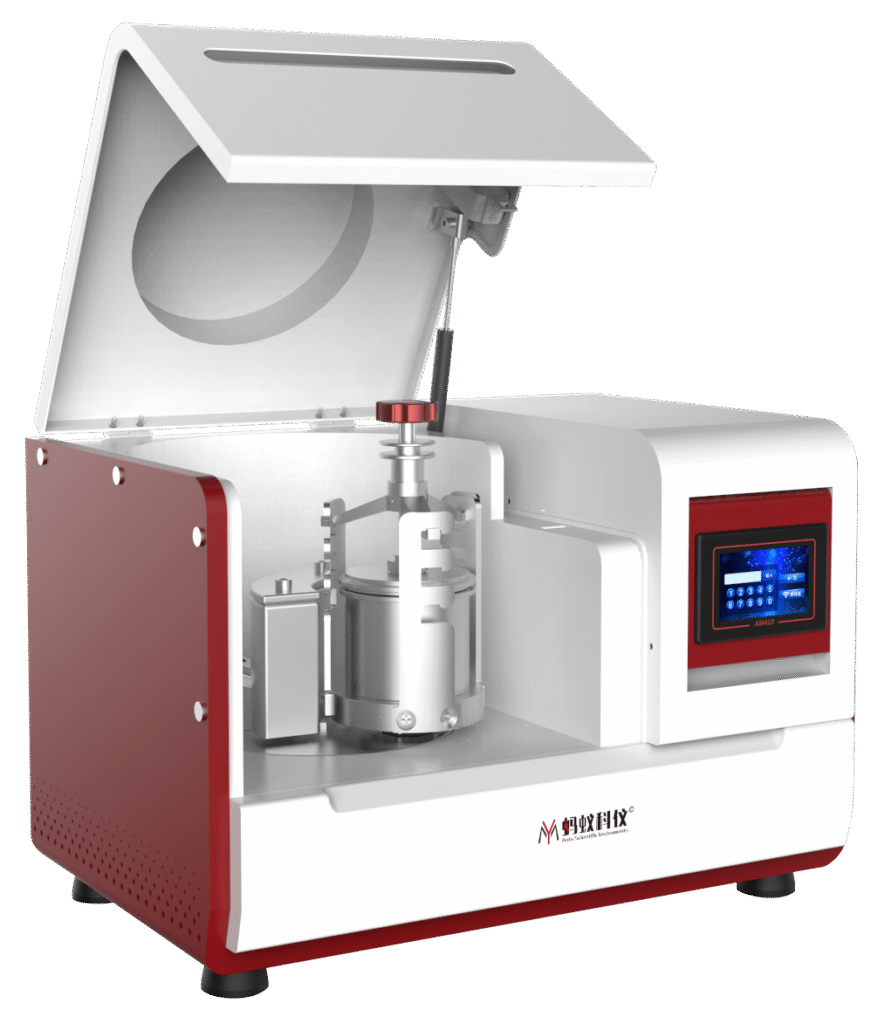

Планетарная шаровая мельница AM 410

Подбор размольной гарнитуры и загрузки планетарной мельницы

Планетарная шаровая мельница имеет одно размольное место. На него устанавливается один размольный стакан объемом 50, 80, 125, 250 или 500 мл. Для малых объемов предусмотрена возможность установки двух размольных стаканов объемом 50 или 80 мл один на другой с использованием соответствующего адаптера. Максимальный объем загрузки образца — до 220 мл.

Размольные стаканы и мелющие тела доступны из различных материалов: агат, нержавеющая и закаленная/хромистая сталь, карбид вольфрама, корунд и диоксид циркония. Материал гарнитуры выбирают с учетом твердости образца, химической совместимости и допустимого уровня загрязнения пробы.
Диаметр мелющих тел выбирается в зависимости от объема размольного стакана, размера исходной пробы и требуемой конечной крупности. Для планетарной мельницы доступны шары диаметром от 0,1–1 мм, 2, 3, 5, 7, 10, 15, 20, 25 до 30 мм.
При высокоточных аналитических работах особое внимание уделяют материалу рабочей пары. Например, агат и оксид циркония применяют в задачах, где необходимо снизить риск металлического загрязнения, а карбид вольфрама выбирают для твердых и абразивных проб с учетом возможного вклада компонентов самого твердого сплава.

Настройка загрузки мельницы: BPR и рабочий объем

BPR (Ball-to-Powder Ratio) — это массовое соотношение мелющих тел и измельчаемого порошка. Значение BPR подбирают под конкретную задачу и не следует отождествлять с процентом заполнения размольного стакана.

Универсального правила «треть стакана — мелющие шары, треть — проба, треть — свободное пространство» для планетарной мельницы не работает обособленно и бескомпромиссно. Фактическую загрузку определяют с учетом массы навески, плотности материала, диаметра и количества мелющих тел, объема размольного стакана, сухого и мокрого режима и требуемой конечной дисперсности.
Максимальная загрузка образца для планетарной шаровой мельницы составляет ≤220 мл; фактическую массу навески рассчитывают по насыпной/истинной плотности материала и выбранной конфигурации гарнитуры.
Для разработки воспроизводимой методики, BPR и состав загрузки целесообразно определять экспериментально. Само по себе значение BPR, например 10:1, не гарантирует получение частиц определенного размера.

Программирование режима измельчения

Лабораторная планетарная мельница позволяет сохранять до 10 программ измельчения, использовать прямое и обратное вращение, задавать интервалы и паузы, а также программировать два последовательных этапа измельчения с разными скоростями и временем.

Реверсивный режим и паузы могут применяться для уменьшения накопления материала в размольном стакане и улучшения теплоотвода при длительной работе. При этом вентиляция камеры осуществляется автоматически.
Для чувствительных к температуре проб рабочий режим подбирают с учетом времени цикла, скорости, размера мелющих тел и необходимости пауз. Автоматическая вентиляция снижает тепловую нагрузку на размольную камеру, но не заменяет технологический контроль температуры образца при термочувствительных процессах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕЛЬНИЦЫ AM 410
