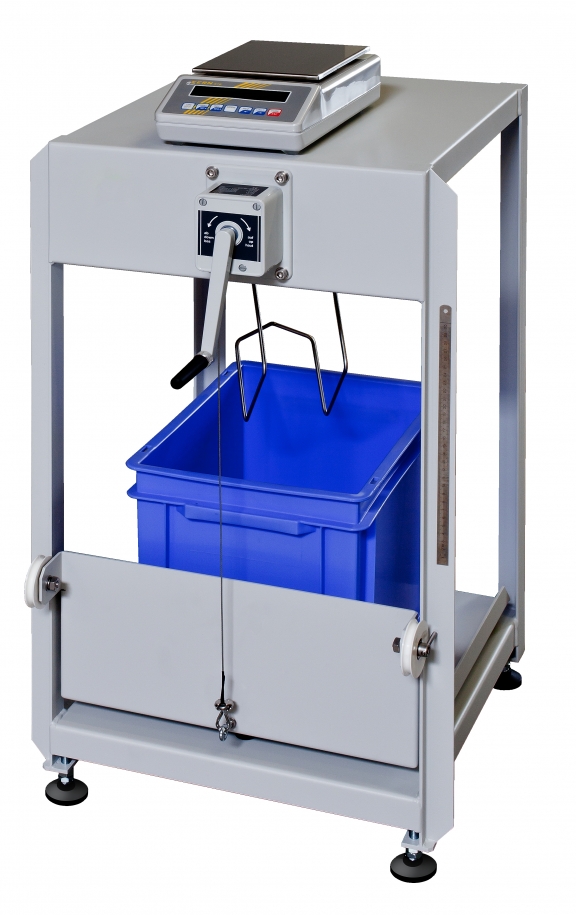

Комплект для гидростатического взвешивания TESTING 2.0777

Комплект предназначен для определения удельного веса бетона и
заполнителей:

• рамная конструкция (арт. 2.0277, имеет крюк для измерений под весами)
• ёмкость
• лабораторные весы

Приспособление для гидростатического взвешивания TESTING 2.0777 (Германия) — это специализированная рамная оснастка для определения плотности и водопоглощения бетона и заполнителей по стандартам EN 12390-7, BS 812 и BS 1881:114.

Данное лабораторное оборудование разработана как несущая база для интеграции с прецизионными лабораторными весами, оснащенными функцией взвешивания под поддоном (нижний крюк). Образец может взвешиваться как на воздухе, так и в воде. При проведении лабораторного испытания используются также проволочные корзины из нержавеющей стали.

Матрица выбора корзин (Допуски по фракциям)

Приспособление для гидростатического взвешивания подразумевает три корзины из коррозионностойкой стали. Боковые части и основание из проволочной сетки (толщина несущей проволоки d = 1 мм). Разный шаг ячейки исключает просыпание мелких фракций щебня и минимизирует погрешность от вытеснения воды самой сеткой.

Строгое правило испытаний по EN 12390-7:

Минимальный объем цельного образца бетона, помещаемого в корзину, должен составлять не менее 0,785 л. При крупном заполнителе >25 мм минимальный объем образца (в мм³) рассчитывается как 50 × D³, где D — максимальный размер зерна заполнителя в мм (например, для щебня 40 мм минимальный объем 50 × 40³ = 3 200 000 мм³ = 3,2 л).

Требования к весам для интеграции с оборудованием

Чтобы ваши лабораторные весы корректно встали на раму TESTING, они должны соответствовать трем техническим критериям (в качестве эталона интеграции можно рассматривать весы серии KERN 572-57):

1. Нижний крюк: Обязательное наличие крюка для подвешивания корзины.
2. Габариты основания: Корпус лабораторных весов не должен превышать размеры верхней посадочной плиты рамы (500 x 500 мм).
3. Дискретность и предел: Для работы с тяжелыми бетонными кернами рекомендуемый предел взвешивания составляет от 20 до 24 кг. Рекомендуемая дискретность весов — 0,1 г или лучше, что обеспечит запас по точности даже для образцов малой массы. Согласно EN 12390-7, погрешность измерения массы не должна превышать 0,1% от массы образца (например, для образца 5 кг допустимая погрешность 5 г).

Алгоритм работы: Лабораторный образец взвешивается на воздухе на верхней платформе весов, затем помещается в корзину, подвешенную к нижнему крюку, и опускается в бак для гидростатического измерения.

Технические и эксплуатационные ограничения бака

Емкость для воды (арт. 2.0277.05, 400х400х300 мм) выполнена из бесшовного химически инертного пластика. Перед закупкой оборудования учтите следующие ограничения системы:

• Запрет на агрессивную химию: Бак рассчитан на дистиллированную или водопроводную воду. Использование высокоагрессивных органических растворителей деформирует пластик.
• Температурный шок: Если образцы высушивались в сушильном шкафу (105±5 °C) согласно EN 12390-7, их необходимо охладить до комнатной температуры перед погружением, чтобы избежать повреждения емкости.
• Контроль уровня: Емкость поставляется без крышки. При погружении крупных кернов лаборант должен контролировать вытеснение воды во избежание перелива за 300-миллиметровый борт, при этом лабораторный образец должен быть покрыт водой полностью.

Метрологический статус (Госреестр СИ)

Приспособление для гидростатического взвешивания TESTING 2.0277 (рама, бак, корзины) является вспомогательной лабораторной оснасткой, а не средством измерения. Сама конструкция не подлежит внесению в Госреестр СИ РФ и не требует ежегодной метрологической поверки.

Поверке подлежат исключительно электронные весы, которые вы устанавливаете на данную раму. На сам комплект для гидростатического взвешивания 2.0777 предоставляется технический паспорт изделия от завода-изготовителя (Германия).

Технические характеристики рамной конструкции

Запрос коммерческого предложения (КП)

Лабораторное оборудование TESTING поставляется на территорию России под заказ. Транспортировка 40-килограммовой рамы (высота 1,2 м) осуществляется в жесткой обрешетке.

Для запроса КП и уточнения сроков отгрузки приборов со склада, отправьте заявку в отдел продаж.

Важно: При оформлении запроса на оборудование укажите, планируете ли вы использовать собственные лабораторные весы, или вам требуется поставка комплекта для гидростатического взвешивания «под ключ» (например, точных весов Kern 6.572-57 или с подбором поверенных весов под ваши задачи).
