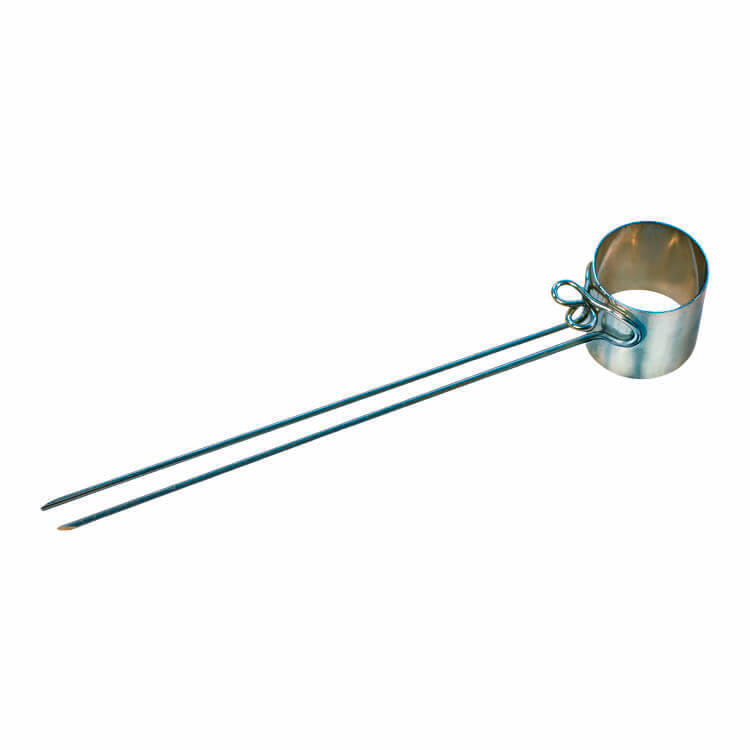

Кольцо Ле Шателье 1.0214

Номер артикула : 1.0214
EN 196-3 , ГОСТ 30744-2001

Кольцо Ле Шателье предназначено для определения равномерности изменения объема цемента методом Ле Шателье. Производитель TESTING заявляет соответствие EN 196-3 и химическое никелевое покрытие поверхности. Масса самого кольца составляет около 0,2 кг.

Для испытаний по ГОСТ 30744-2001 кольцо должно соответствовать требованиям этого стандарта к конструкции, размерам и упругости. ГОСТ устанавливает латунное исполнение кольца и предусматривает отдельную проверку его упругости; поэтому соответствие конкретного кольца TESTING требованиям ГОСТ необходимо подтверждать документами на поставляемый экземпляр и результатами предусмотренной стандартом аттестации.

Технические характеристики

Зачем TESTING использует химическое никелирование

TESTING выполняет поверхность кольца 1.0214 из никелированной латуни. Покрытие предназначено для повышения устойчивости поверхности к воздействию рабочей среды и длительной эксплуатации. Производитель не устанавливает в открытой спецификации конкретный ресурс кольца в количестве циклов кипячения, поэтому срок сохранения упругости следует контролировать по нормативной процедуре, а не по фиксированному числу циклов.

Для цементных испытаний важно, чтобы рабочее состояние кольца соответствовало нормативным требованиям. В соответствии с ГОСТ 30744-2001 упругость кольца проверяют воздействием груза массой 300 г; после снятия нагрузки не должно оставаться постоянной деформации.

Проверка упругости кольца

ГОСТ 30744-2001 относит кольцо Ле Шателье к средствам контроля и устанавливает ежегодную проверку/аттестацию средств контроля по методикам, утвержденным в установленном порядке. Для кольца проверяемым параметром является упругость.

Для проверки по ГОСТ:

1. Кольцо устанавливают в приспособление согласно схеме стандарта.
2. В середине прорези прикладывают нагрузку, создаваемую грузом массой 300 г.
3. Расстояние между концами индикаторных игл должно увеличиться на 17,5±2,5 мм.
4. После снятия нагрузки кольцо не должно иметь постоянной деформации.

TESTING выпускает специальное тестовое устройство для колец Ле Шателье 1.0215 для проверки упругости колец Ле Шателье по EN 196-3. Оно поставляется с испытательным грузом 300 г; габариты устройства составляют 220×80×250 мм, масса — 2,5 кг.

Пластины и дополнительный груз

По ГОСТ 30744-2001 кольцо устанавливают между двумя стеклянными пластинами. Размер пластин должен превышать диаметр кольца, а масса верхней пластины вместе с дополнительным пригрузом должна составлять не менее 75 г. Это не означает, что сам дополнительный груз должен весить ровно 75 г.

Для кольца TESTING предусмотрены отдельные аксессуары:

• 1.0214.01 — дополнительный груз около 100 г;
• 1.0214.02 — стеклянные пластины 35×35×2 мм, упаковка 10 шт.

Проведение испытания по ГОСТ 30744-2001

Для одного определения по ГОСТ используют два кольца, заполненных цементным тестом нормальной густоты из одного замеса.

После заполнения кольца выдерживают:

24±0,5 ч в камере влажного хранения при 20±1 °C и относительной влажности не менее 90%. Контроль температуры и влажности камеры выполняют непрерывно или периодически не реже одного раза в 4 ч. Допускается альтернативная выдержка в воде при 20±1 °C при соблюдении условий стандарта.

После предварительного твердения измеряют исходное расстояние между концами индикаторных игл с точностью до 0,5 мм, затем кольца устанавливают в кипячение иглами вверх. Воду доводят до кипения за 30±5 мин и выдерживают кольца в кипящей воде 180±5 мин. Уровень воды должен находиться на 4–6 см выше колец, размещенных на подставке, в течение всего времени кипячения.

После охлаждения до температуры помещения выполняют конечное измерение и рассчитывают увеличение расстояния между концами игл.

Оборудование для испытания цемента TESTING

Для организации полного цикла испытаний можно подобрать оборудование для испытания TESTING:

• 1.0214 — кольцо Ле Шателье, для определения равномерности изменения объема цемента по EN 196-3.
• 1.0215 — устройство для проверки упругости колец Ле Шателье, включая груз 300 г.
• 1.0216 — водяная баня с нержавеющей вставкой для колец Ле Шателье, 230 В / 50 Гц / 2,0 кВт.
• Приборы Вика — для определения сроков схватывания цемента в соответствующей конфигурации.
• Смеситель для приготовления цементного теста и растворов — для подготовки образца по методике испытаний.
• Камера/шкаф влажного хранения — с параметрами, соответствующими ГОСТ 30744-2001 и/или применяемой редакции EN 196-3.

Комплектация и заказ

Само кольцо Ле Шателье TESTING (1.0214) поставляется как отдельная позиция. Стеклянные пластины и дополнительный груз относятся к отдельным аксессуарам; поэтому состав базовой комплектации необходимо уточнять при оформлении заказа.

Для одного испытания по ГОСТ 30744-2001 требуется два кольца Ле Шателье, поэтому при комплектовании лаборатории минимальный рабочий набор следует рассчитывать исходя из двух одновременно изготавливаемых образцов.
