L-ящик для испытания бетона TESTING 2.0445

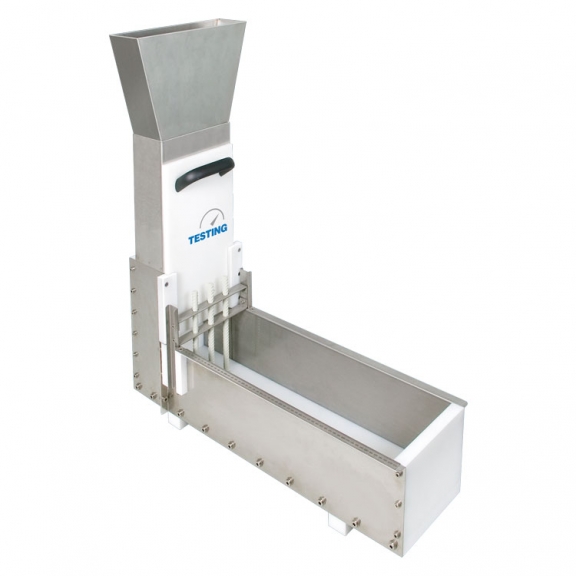

L-образный ящик для испытания бетона TESTING 2.0445

Name: L-образный ящик TESTING 2.0445 (EN 12350-10) — Вес 19,7 кг | Купить для самоуплотняющегося бетона
SKU: 2.0445
Availability: InStock

под заказ

EN 12350-10
Нержавеющая сталь
700 × 200 × 600 мм

Производитель: TESTING

Артикул: 2.0445

Производитель: TESTING (Германия)

Комплект лабораторного оборудования для определения способности самоуплотняющегося бетона (СУБ) на строительных площадках и бетонных узлах. L-образный ящик весит 19,7 кг (существенно легче 40-килограммовых аналогов), что позволяет одному лаборанту перемещать, собирать и промывать ящик для валидации самоуплотняющегося бетона в полевых условиях.

Технические характеристики и комплектация

Корпус и заслонка L-образного ящика выполнены из гладкой нержавеющей стали, устойчивой к коррозии от щелочной среды бетонных смесей.

Параметр	Значение
Нормативный стандарт	EN 12350-10
Габариты (Д × Ш × В)	700 × 200 × 600 мм
Масса в сборе	19,7 кг
Материал корпуса	Нержавеющая сталь

В базовый комплект ящика для определения способности самоуплотняющегося бетона входят:

L-образный ящик из нержавеющей стали
Загрузочный бункер.
Рамка для имитации препятствия из арматурных стержней.

Контрольные параметры теста (EN 12350-10)

Данное лабораторное оборудование позволяет зафиксировать два ключевых параметра бетонных смесей для определения и способности самоуплотняющегося бетона преодолевать препятствия. Тест считается успешным при соблюдении следующих допусков:

Время достижения отметки 400 мм (T40): от 3 до 6 секунд.
Коэффициент прохождения (H2/H1): ≥ 0,8 (отношение уровня бетона на конце горизонтальной части к уровню в бункере). Меньшее значение означает недопустимую блокировку заполнителя. Чем ближе значение к 1,0, тем выше текучесть без блокирования.

Критические ограничения при эксплуатации устройства

Геометрия и гладкость стали напрямую влияют на скорость потока самоуплотняющегося бетона. Несоблюдение правил эксплуатации оборудования приведет к систематическому искажению результатов (занижению текучести).

Риск абразивного износа: Категорически запрещено использовать металлические щетки и шпатели для снятия застывшего бетона с поверхности оборудования. Микроцарапины нарушают коэффициент трения поверхности. Очистка производится водой под давлением до момента схватывания.
Превышение фракции: L-образный ящик применяется для смесей с заполнителем крупностью до 25 мм. Крупная фракция неизбежно заклинивается между вертикальных стержней, делая тест невалидным.

Условия поставки и ввод в эксплуатацию

Контроль перед отгрузкой: Оборудование поставляется с заводским паспортом. При отгрузке проверяется плотность прилегания вертикальной заслонки и отсутствие люфта в рамках с вертикальными стержнями.
Выезд инженера (опционально): Осуществляем сборку лабораторного оборудования на вашем объекте, выставление L-образного ящика по уровню и проведение первого калибровочного замеса совместно с персоналом лаборатории.
Документооборот: Полный цикл через ЭДО (УПД, счета-фактуры). Для юридических лиц доступна постоплата или оплата по этапам по согласованию.

Читать полностью Скрыть

Вопросы и ответы

Заменяет ли L-образный ящик испытание с помощью V-воронки?

Нет. L-образный ящик оценивает способность бетона преодолевать арматурный каркас без образования пробок. V-воронка замеряет исключительно вязкость смеси. Для комплексной оценки СУБ и присвоения ему соответствующего класса по европейским нормам лаборатории, как правило, требуются оба прибора.

Допускается ли проведение теста на открытой площадке при отрицательных температурах?

Использование металлического ящика при температуре ниже 5°C без предварительного подогрева искажает результаты. Холодная нержавеющая сталь резко повышает вязкость бетонной смеси границе соприкосновения. Это приводит к ложному занижению коэффициента прохождения (H2/H1) и ненормативному увеличению времени T40, из-за чего качественная смесь может быть ошибочно забракована.

Как часто требуется проверка направляющих вертикальной заслонки?

Проверку плавности хода необходимо проводить перед каждой серией испытаний. Если из-за скопления остатков бетонной смеси заслонка поднимается с усилием, рывками или задержкой, время старта потока будет искажено. Допускается использование сухих тефлоновых смазок для направляющих механизмов, однако попадание любой смазки на внутреннюю рабочую поверхность ящика строго запрещено — это необратимо нарушит естественный коэффициент скольжения бетона.

Подлежит ли L-ящик обязательной государственной поверке (внесению в реестр СИ)?

Нет. L-ящик классифицируется как вспомогательное испытательное оборудование, а не как средство измерений (СИ). Для успешного прохождения государственных аудитов или аккредитации строительной лаборатории достаточно наличия заводского паспорта (поставляется в комплекте) и проведения первичной аттестации лабораторного оборудования, подтверждающей точность геометрических размеров (в частности, просветов 41 мм и 59 мм между стержнями).

Возможна ли частичная замена деталей, если прибор получил механические повреждения?

Съемные рамки с арматурными стержнями (на 2 и на 3 стержня) являются заменяемыми элементами, и их можно дозаказать отдельно при случайной деформации на объекте. Однако при искривлении направляющих самой вертикальной заслонки или нарушении геометрии основного корпуса потребуется замена L-ящика целиком. Восстановить герметичность прилегания заслонки кустарным способом невозможно, что сделает все последующие тесты невалидными.
