Пресс испытательный TESTING 22.1102.01 4000 кН 22.1102.01-SV-i20
DIN EN 12390-3, 12390-13, ASTM C39
Класс точности 1
Управление по деформации

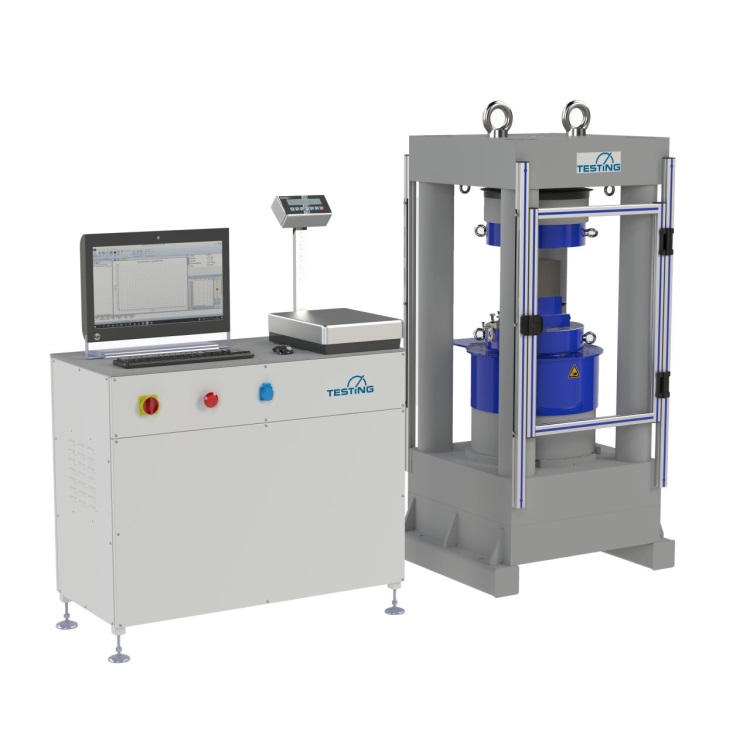

Испытательная машина на сжатие TESTING 22.1102.01 с диапазоном нагружения до 4000 кН предназначена для испытания лёгкого, обычного и тяжёлого бетона, сверхвысокопрочного бетона (UHPC), тротуарной плитки, кирпичей кладки и других бетонных изделий. Рама выполнена в исполнении с деформационным цилиндром согласно EN 12390-4:2020, класс точности 1 по DIN EN ISO 7500-1 (люфт реверса).
Сервоуправляемая система поддерживает испытания с управлением по деформации — в том числе для сверхвысокопрочного фиброармированного бетона (UHPFRC). Управление через программное обеспечение Test&Motion+ обеспечивает полностью автоматическое проведение испытаний и определение модуля упругости по DIN EN 12390-13.
| Диапазон измерения силы | 80–4000 кН, Класс 1 |
| Ход поршня | 100 мм |
| Высота рабочей камеры | 340 мм |
| Расстояние между колоннами | Спереди 450 мм, сбоку 450 мм |
| Прижимные плиты | Ø 415 мм, DIN EN 12390-4 |
| Размеры рамы (Ш × Г × В) | 930 × 860 × 1960 мм |
| Масса рамы | ≈ 4000 кг |
| Размеры шкафа управления (Ш × Г × В) | 1200 × 570 × 1040 мм |
| Масса шкафа управления | ≈ 450 кг |
| Электропитание | 3 ~ 400 В / 50 Гц, 4 кВт |
Управление и программное обеспечение
Контроллер Doli EDC в связке с Test&Motion+ обеспечивает: полностью автоматическое проведение испытаний с заданными скоростями нагружения, силовое управление, автоматическое определение разрушения. Опционально — управление по перемещению и деформации. Функции быстрого подъёма и быстрого сброса, масло-воздушный охладитель для длительных испытательных серий.
Безопасность
Рабочая камера закрыта ударопрочным прозрачным экраном из поликарбоната. Дверца оснащена петлёй-выключателем с защитой от несанкционированного открытия.
Применимые стандарты
DIN EN 12390-3, 12504-1, 12390-6, EN 1338, 12390-13, EN 206, ASTM C39.
Принадлежности
- 30.0704 — Промежуточная плита 210 × 210 × 80 мм для кубов 200 мм (DIN EN 12390-4)
- 30.0702 — Промежуточная плита 160 × 160 × 75 мм для кубов 150 мм
- 30.0703 — Промежуточная плита 110 × 110 × 50 мм для кубов 100 мм
- 22.1102-DP-600-400 — Прижимные плиты 600 × 400 мм (для рам 4000/5000 кН, DIN EN 12390-4)
- 22.1102.01-10 — Пристроечный стол 4000 кН с шариковыми роликами и подъёмной дверью
- 22.11XX-WMS — Датчик перемещения MTS серии R (SSI, разрешение 0,001 мм)
- 22.11XX-DOOR — Специальный режим открытия двери защитного экрана во время испытания
