Прибор измерения воздухопроницаемости бетона TESTING 2.0331

Name: Прибор измерения воздухопроницаемости бетона (метод Cembureau, керны 150 мм) — купить в ООО РВС
SKU: 2.0331
Availability: InStock

под заказ

По DIN 1048, метод Cembureau
Давление 1,5–3,5 бар, 4 капилляры
Образцы ø100 и ø150 мм, h=50 мм

Производитель: TESTING

TESTING 2.0331 — это стационарная лабораторная установка, прибор для точного количественного определения коэффициента воздухопроницаемости бетона. Данный прибор неразрушающего контроля работает по методу Cembureau (стандарт DIN 1048), пропуская сжатый воздух или кислород сквозь структуру выбуренного керна под избыточным давлением до 2,5 бар.

В отличие от портативных вакуумных сканеров, этот прибор измерения проницаемости бетона предназначен для стационарных испытательных центров и ЖБИ-производств. Он дает анализ по всей толще образца, а не только оценку толщины защитного слоя.

Метод измерения: DIN 1048, метод Cembureau (счетчик пузырей).

Диапазон рабочего давления	1,5–3,5 бар (абсолютное)
Максимальное давление регулятора	6 бар
Максимальное давление прессшланга	12 бар
Объёмы измерительных капилляр	1,5 / 5 / 20 / 160 мл
Рекомендуемый диаметр образца	ø100 или ø150 мм
Требуемая высота образца	50 мм
Испытательный газ	Сжатый воздух или O₂
Материал измерительной ячейки	Алюминий, химическое никелирование
Масса прибора	около 62 кг

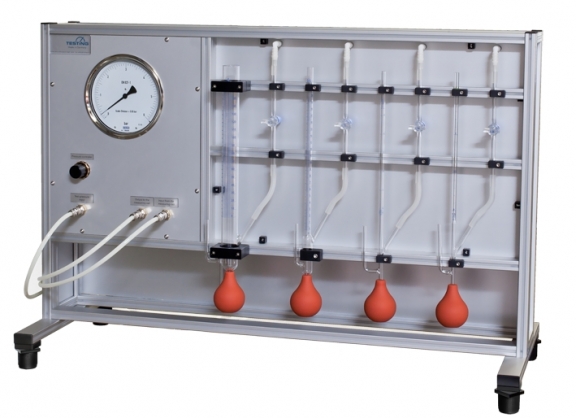

Блок управления с регулятором давления, манометром и 4 измерительными капиллярами (1,5 / 5 / 20 / 160 мл)
Измерительная ячейка (камера давления) — 1 шт.
PU-манжета — 1 шт.
Прессшланг — 1 шт.
Воздухораспределительная плита нижняя и верхняя — по 1 шт.
Манометр для накачки прессшланга — 1 шт.
Соединительный шланг с быстросъёмной муфтой — 3 шт.
Секундомер — 1 шт.
Флакон для мыльного раствора — 1 шт.

Критерии выбора: лаборатория против вакуума (стройка)

Большинство приборов измерения проницаемости бетона на рынке — это портативные сканеры, использующие метод поверхностного вакуума (например, по стандарту SIA 262/1, как в случае прибора Torrent). Они созданы для быстрого измерения проницаемости бетона на стройплощадке, но их показания сильно зависят от поверхностных микротрещин в слое бетона, влажности, окружающей среды.

Прибор измерения проницаемости бетона TESTING 2.0331 использует нагнетание давления сквозь изолированный образец.

Этот сценарий незаменим для глубокой экспертизы, входного контроля смесей и официальной сертификации. Поток тестового газа пронизывает керн насквозь. Это существенно снижает влияние локальных поверхностных дефектов и позволяет рассчитать математически точный физический коэффициент проницаемости $K$ (м²).

Метод счетчика пузырей и защита от ложных протоколов

Испытательный газ подается на нижний торец керна. Количество прошедшего через поры бетона газа фиксируется инструментально по времени прохождения пузыря через одну из четырех капилляр (1,5 / 5 / 20 / 160 мл). Для высокопрочных смесей выбираются малые объемы, для пористых — максимальные.

Страховка от ошибок измерений

Расчет проницаемости бетона базируется на законе ламинарного течения (уравнение Хагена — Пуазейля) для пористых сред. Чтобы гарантировать точность, прибор измерения проницаемости бренда TESTING проводит замеры на трех ступенях давления (например: 1,5, 2,0 и 2,5 бар).

Если разница расчетных значений между ступенями выходит за рамки погрешности, это означает прорыв газа (турбулентность) — образец бетона подготовлен неверно. Этот алгоритм защищает лабораторию от выдачи некорректных протоколов испытаний и пропуска бракованных партий бетона.

Требования к подготовке образцов и инфраструктуре стенда

Данный прибор измерения проницаемости бетона не работает «по стене». Для получения результатов по DIN 1048 требуется строгое соблюдение регламента подготовки и интеграция измерителя проницаемости бетона в лабораторную среду.

1. Геометрия кернов

Цилиндры диаметром 100 мм или 150 мм.
Строгая высота образца: ровно 50 мм.
Боковая поверхность изолируется в никелированной алюминиевой ячейке, чтобы газ двигался строго вертикально от торца к торцу (1D-поток).

2. Газовая инфраструктура

Лаборатория должна быть оснащена внешним источником:

Подключение к магистрали сжатого воздуха или кислородному баллону (O₂).
Давление регулятора установки ограничено 6 бар.
Давление прессшланга: до 12 бар.

Пусконаладка и интеграция прибора измерения в лабораторию

Метод неразрушающего контроля Cembureau требует точной юстировки регуляторов давления и правильного подбора капилляр под марочность бетона. Попытка самостоятельного запуска прибора без опыта часто приводит к разгерметизации измерительной ячейки.

При заказе измерителя TESTING 2.0331 в ООО РВС мы можем предоставить полный цикл интеграции:

Выезд инженера в вашу лабораторию.
Подключение прибора измерения проницаемости бетона к пневмомагистрали.
Калибровка и тестовый прогон измерения проницаемости на эталонном образце.
Практическое обучение лаборантов работе с измерителем, подготовке кернов и расчету коэффициента проницаемости.

Вы получаете прибор с подписанным актом пусконаладки, готовый к работе и проверкам надзорных органов.

Дополнительно, для полного цикла подготовки образцов для прибора измерения проницаемости бетона, мы поставляем вибростолы TESTING 2.0231M с магнитным креплением и принудительные смесители ZZ 75 HE. Оставьте запрос для получения комплексного КП.

Читать полностью Скрыть

Вопросы и ответы

Можно ли испытывать влажные керны, полученные сразу после бурения?

Нет. Согласно требованиям метода Cembureau (DIN 1048), перед испытанием бетонные образцы должны быть высушены до постоянной массы (как правило, в сушильном шкафу). Капиллярная влага внутри пор работает как физический барьер для испытательного газа под давлением. Если не удалить влагу, установка покажет ложный (заниженный) коэффициент воздухопроницаемости, что приведет к неверной сертификации бетона

Какие требования предъявляются к качеству сжатого воздуха из компрессора?

Если вы используете компрессор вместо баллонов с O₂, воздух должен быть строго очищен от компрессорного масла и конденсата. Лабораторная магистраль должна быть оснащена фильтрами-влагомаслоотделителями. Попадание масляного аэрозоля в систему TESTING 2.0331 приведет к оседанию пленки внутри мерных капилляр (1,5–160 мл), что исказит работу счетчика пузырей и потребует дорогостоящей промывки ячейки.

Можно ли испытывать образцы нестандартного диаметра (менее 100 мм)?

Нет. Базовая комплектация алюминиевой измерительной ячейки рассчитана на жесткую герметизацию боковой поверхности кернов строго ø100 мм или ø150 мм. Использование образцов меньшего диаметра не позволит обжать керн так, чтобы исключить прорыв газа по стенкам. Нарушение герметизации разрушит математическую 1D-модель (газ должен идти только от нижнего торца к верхнему), и формула Гагена-Пуазейля станет неприменимой.

Нужно ли менять настройки расчета, если мы перейдем со сжатого воздуха на кислород (O₂)?

Да, обязательно. Метод Cembureau и формула Хагена-Пуазейля напрямую зависят от показателя динамической вязкости испытательного газа. При одинаковой температуре (например, 20 °C) динамическая вязкость воздуха и чистого кислорода различается. Если лаборатория меняет тип газа, подключенного к прибору измерения воздухопроницаемости, необходимо подставить в формулу новую константу вязкости. В противном случае результаты измерений проницаемости бетона будут содержать системную математическую ошибку.

Как испытывать гидротехнические бетоны высокой плотности, если пузырек в измерителе почти не движется даже при максимальных 3,5 бар?

При тестировании сверхплотных смесей категорически запрещено пытаться «продавить» газ, повышая давление на регуляторе измерителя свыше 3,5 бар — это приведет к прорыву герметизирующей манжеты ячейки. Вместо этого лаборант должен перевести систему на капилляру минимального объема (1,5 мл из четырех доступных в приборе измерения TESTING 2.0331) и пропорционально увеличить время фиксации. Чувствительность метода рассчитана на микропотоки, ключевое требование — дождаться стабилизации (ламинарного течения) на каждой ступени давления, независимо от скорости пузырька.
