Комбинированная испытательная машина TESTING 22.2401.01-SV-i20

Комбинированная машина TESTING 22.2401.01 3000/100 кН 22.2401.01-SV-i20

Name: Комбинированная машина сжатие/изгиб TESTING 22.2401.01 3000/100кН
SKU: 22.2401.01-SV-i20
Availability: InStock

под заказ

EN 12390-3, -5, -6, -13, EN 1338–1340
Сжатие + изгиб в одном корпусе
Сервоуправление

Производитель: TESTING

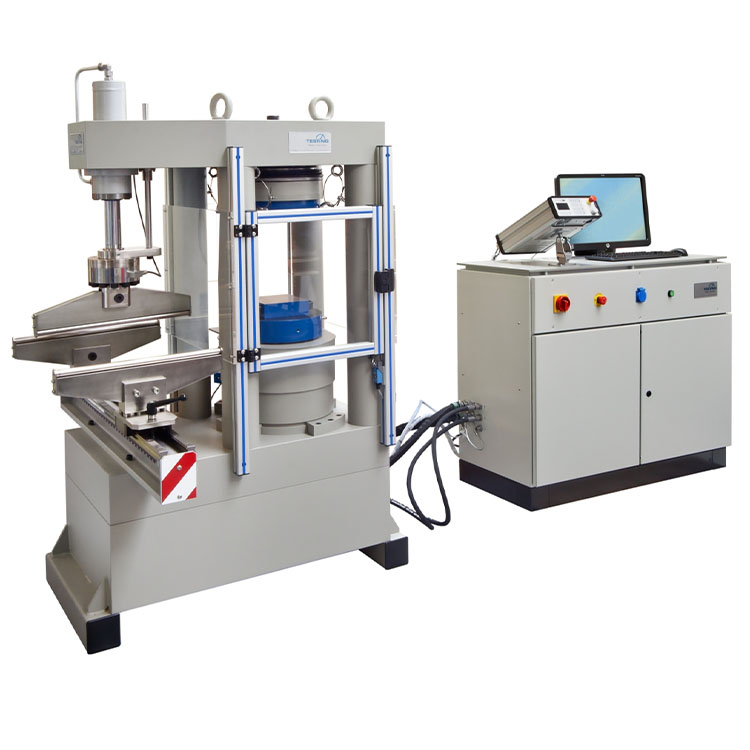

Комбинированная испытательная машина TESTING 22.2401.01 объединяет испытание на сжатие (3000 кН) и испытание на изгиб (100 кН) в одном компактном корпусе. Предназначена для испытания прочности лёгкого, обычного и тяжёлого бетона, бетонных плит, тротуарной плитки, бордюрного камня, кирпичей и других строительных материалов.

Входит в линейку машин TESTING серии 22.2401/22.2404. Модель 22.2401.01 выбирают, когда изгибающая нагрузка не превышает 100 кН — например, при испытании стандартных бетонных балок и плит средних размеров. Сторона сжатия выполнена согласно EN 12390-4:2020, класс точности 1 по DIN EN ISO 7500-1 (люфт реверса). Машина сервоуправляемая и подходит для определения модуля упругости по DIN EN 12390-13.

Диапазон измерения силы (сжатие)	30–3000 кН, Класс 1
Ход поршня (сжатие)	200 мм
Высота рабочей камеры (сжатие)	315 мм
Прижимные плиты	Ø 320 мм, DIN EN 12390-4
Диапазон измерения силы (изгиб)	до 100 кН, Класс 1
Тип рамы (изгиб)	Открытая C-рама
Электропитание	3 ~ 400 В / 50 Гц, 1,5 кВт

Управление и программное обеспечение

Контроллер Doli EDC в связке с Test&Motion+ обеспечивает полностью автоматическое проведение испытаний, силовое управление, автоматическое определение разрушения. Опционально — управление по перемещению и деформации. Быстрый подъём и сброс, масло-воздушный охладитель.

Применимые стандарты

DIN EN 12390-3, 12504-1, 12390-5, 12390-6, DIN EN 12390-13, EN 1338, 1339, 1340, EN 206, ASTM C39, DIN EN 13286-47.

Принадлежности

30.0701 — Промежуточная плита 210 × 210 × 50 мм для кубов 200 мм
30.0702 — Промежуточная плита 160 × 160 × 75 мм для кубов 150 мм
30.0703 — Промежуточная плита 110 × 110 × 50 мм для кубов 100 мм
22.1101-DP-520-330 — Прижимные плиты 520 × 330 мм (DIN EN 12390-4)
22.11XX-WMS — Датчик перемещения MTS серии R (SSI, 0,001 мм)
22.14XX-WMS — Датчик перемещения MTS для двустороннего цилиндра (SSI, 0,001 мм)
22.11XX-DOOR — Специальный режим открытия двери защитного экрана во время испытания
2.0424 — Устройство для испытания на раскалывание цилиндров (EN 12390-6, ASTM C496)
2.0427 — Устройство для испытания на раскалывание тротуарной плитки (EN 1338)

22.2401.01-SV-i20	3000 кН / 100 кН
22.2402.01-SV-i20	3000 кН / 150 кН
22.2403.01-SV-i20	3000 кН / 200 кН
22.2404.01-SV-i20	3000 кН / 300 кН
