Пресс для испытания на сжатие TESTING 22.1103.01 5000 кН
DIN EN 12390-3, 12390-13, ASTM C39
Сервоуправление
Класс точности 1 по ISO 7500-1

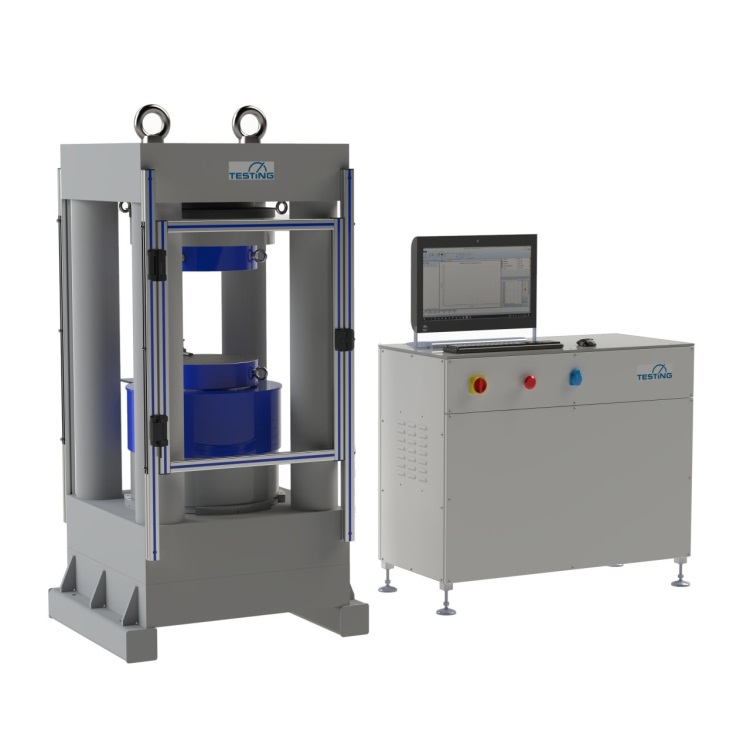

Испытательная машина на сжатие TESTING 22.1103.01 рассчитана на нагрузки до 5000 кН. Подходит для испытания лёгкого, обычного и тяжёлого бетона, сверхвысокопрочного бетона (UHPC), бетонных плит, кирпичей и аналогичных изделий. Сервоуправляемая конструкция позволяет определять модуль упругости бетонных образцов по DIN EN 12390-13.
Рама выполнена в исполнении с деформационным цилиндром согласно EN 12390-4:2020. Класс точности 1 по DIN EN ISO 7500-1 (люфт реверса). Управление — через программное обеспечение Test&Motion+ с полностью автоматическим проведением испытаний.
| Диапазон измерения силы | 100–5000 кН, Класс 1 |
| Ход поршня | 100 мм |
| Высота рабочей камеры | 340 мм |
| Расстояние между колоннами | Спереди 450 мм, сбоку 450 мм |
| Прижимные плиты | Ø 415 мм, DIN EN 12390-4 |
| Размеры рамы (Ш × Г × В) | 990 × 920 × 2010 мм |
| Масса рамы | ≈ 5000 кг |
| Размеры шкафа управления (Ш × Г × В) | 1200 × 570 × 1040 мм |
| Масса шкафа управления | ≈ 450 кг |
| Электропитание | 3 ~ 400 В / 50 Гц, 4 кВт |
Управление и программное обеспечение
Контроллер Doli EDC обеспечивает полностью автоматическое проведение испытаний с заданными скоростями нагружения, силовое управление, автоматическое определение разрушения. Опционально — управление по перемещению и деформации. Быстрый подъём и сброс, масло-воздушный охладитель для длительных испытательных серий.
Безопасность
Рабочая камера закрыта ударопрочным прозрачным экраном из поликарбоната с петлёй-выключателем на двери.
Применимые стандарты
DIN EN 12390-3, 12504-1, 12390-6, EN 1338, 12390-13, EN 206, ASTM C39.
Принадлежности
- 30.0704 — Промежуточная плита 210 × 210 × 80 мм для кубов 200 мм (DIN EN 12390-4)
- 30.0702 — Промежуточная плита 160 × 160 × 75 мм для кубов 150 мм
- 30.0703 — Промежуточная плита 110 × 110 × 50 мм для кубов 100 мм
- 22.1102-DP-600-400 — Прижимные плиты 600 × 400 мм (для рам 4000/5000 кН, DIN EN 12390-4)
- 22.1103.01-10 — Пристроечный стол 5000 кН с шариковыми роликами и подъёмной дверью
- 22.11XX-WMS — Датчик перемещения MTS серии R (SSI, разрешение 0,001 мм)
- 22.11XX-DOOR — Специальный режим открытия двери защитного экрана во время испытания
