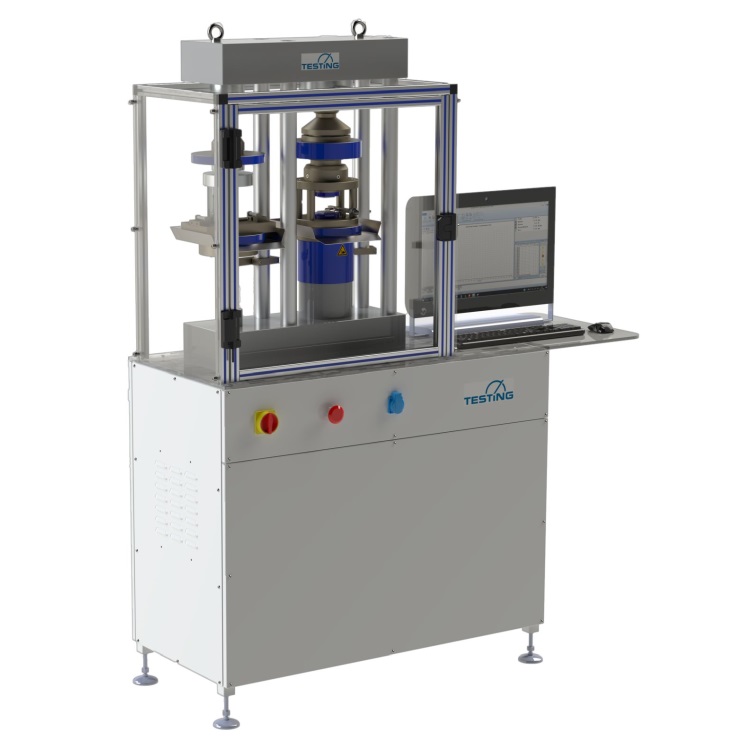

Комбинированная машина для испытаний на сжатие/изгиб 500 кН / 30 кН

Номер артикула: 21.2402.01-SV-i20

Комбинированная испытательная машина - это компактное устройство, состоящее
из машины для испытаний на сжатие и изгиб. Она подходит для испытаний на
сжатие и на изгиб легких, нормальных и тяжелых бетонов. Опционально на
стороне изгиба и сжатия может быть установлена система измерения перемещения.
Прочная стальная рама чрезвычайно устойчива к кручению. Колонны натянуты без зазора.

В соответствии с DIN EN 12390-4 и классом 1 по DIN EN 7500-1.
стандарты: DIN EN 12390-3, 12504-1, 12390-5, 12390-6, DIN EN 12390-13, EN 1338 (и многие другие).

Технические характеристики ( сторона сжатия)

• Диапазон отображения силы: 0 - 500 кН
• Диапазон измерения силы: 10 - 500 кН, класс 1
• Ход поршня: 60 мм
• Высота испытательного пространства: макс. 210 мм
• Расстояние передними колоннами: 320 мм
• Нажимные пластины: Ø 220 мм в соответствии с EN 196
• (опционально доступны другие размеры пластин и различные испытательные приспособления)

Технические характеристики ( сторона изгиба)

• Тип рамы: С-образная
• Диапазон отображения силы: 0 - 30 кН
• Диапазон измерения силы: 0,6 - 30 кН, класс 1
• Ход поршня: 60 мм
• Высота испытательного пространства: макс. 210 мм
• Нажимные пластины: Ø 220 мм в соответствии с EN 196
• (опционально доступны другие размеры пластин и различные испытательные приспособления)

Контроллер

• Doli EDC
• Обеспечивает полностью автоматические испытания с заданными скоростями нагрузки
• Испытания с контролем силы
• Испытания с контролем перемещения и деформации по выбору
• Считывание данных измерений
• Автоматическое определение разрушения

Безопасность

• Испытательная машина оснащена ударопрочной, прозрачной защитой испытательной камеры из поликарбоната на большой площади.

Габариты

• (д/ш/в) 1600 x 610 x 2060 мм
• Вес около 750 кг
• 3~400 В / 50 Гц / 1,1 кВт

Комплектующие

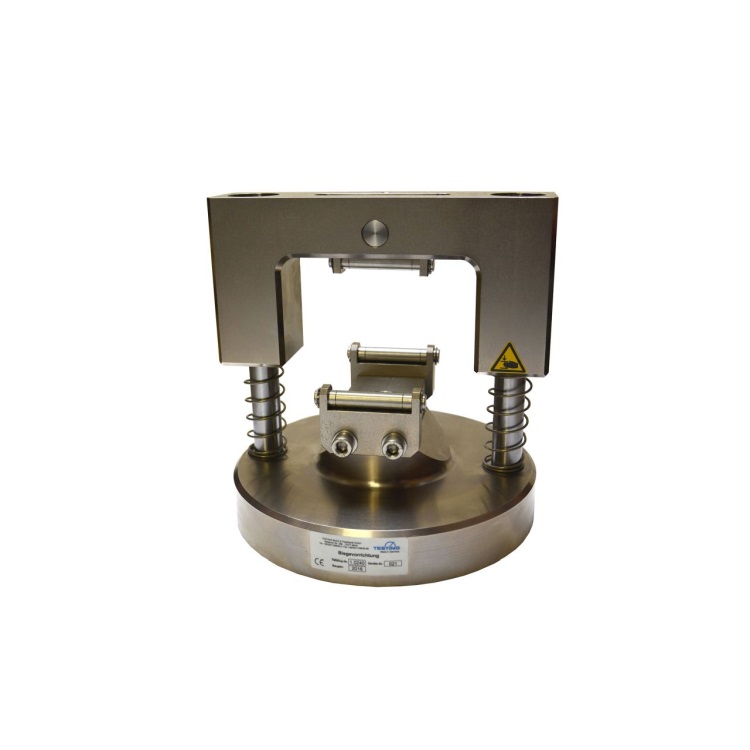

1.0240   Устройство для испытания на изгиб
              Согласно DIN EN 196, для цементных балочек
              40,1 x 40 x 160 мм, диаметр основания Ø 200 мм.

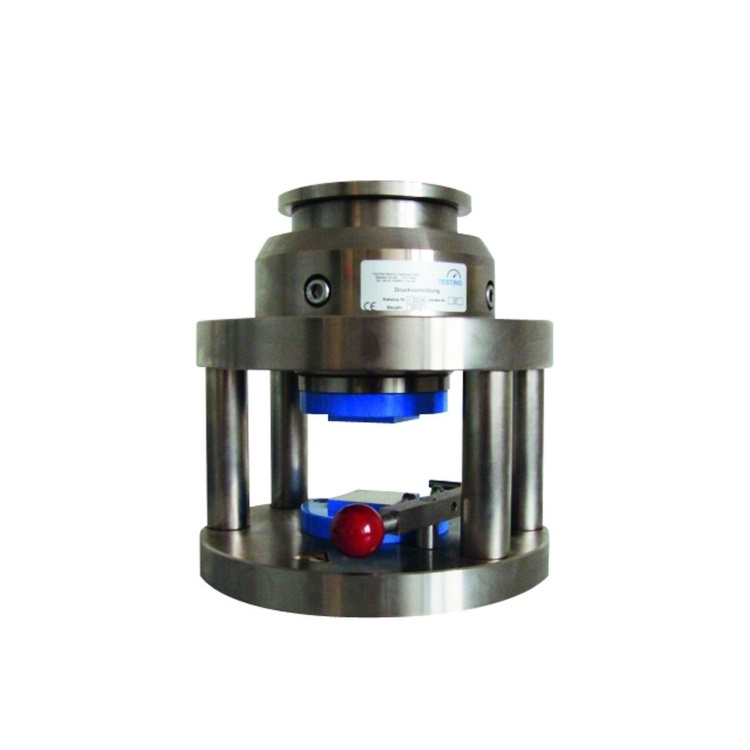

1.0239   Устройство для испытания на сжатие, в сборе
              Согласно DIN EN 196,
              с нажимными пластинами 40 x 40 мм,
              для цементных балочек 40,1 x 40 x 160 мм,
              диаметр основания 200 мм.

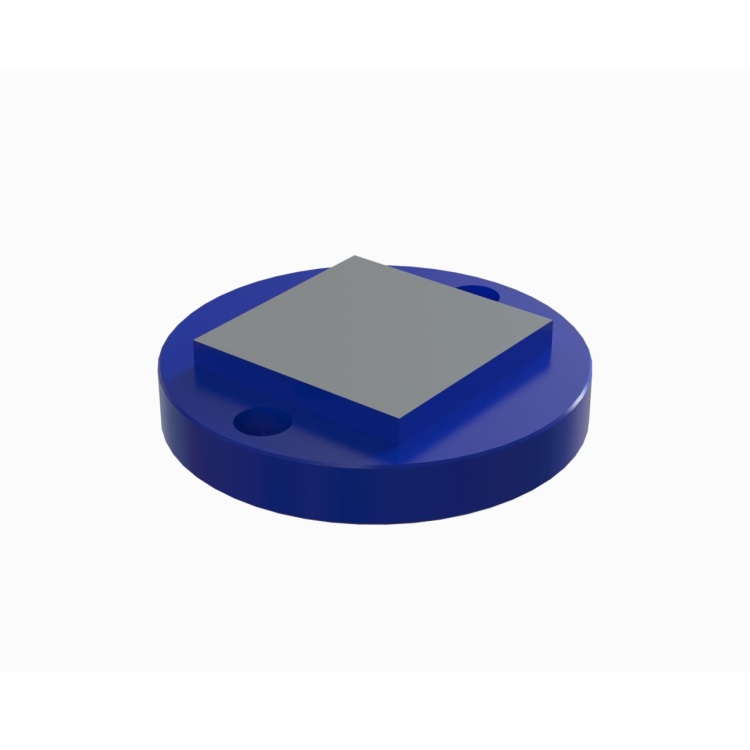

1.0239.03  Сжимающая пластина 50 x 50 мм

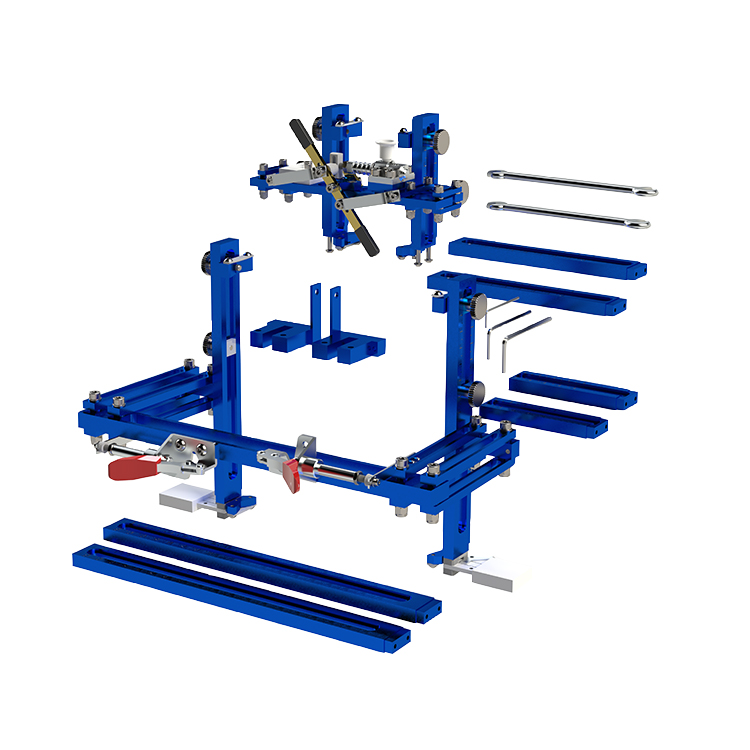

2.0454.K   Рычажный механизм модуля упругости TESTING
                 Согласно EN 12390-13.
                 Измерительное устройство для цилиндра и куба 150 мм (включая адаптер для 200 мм)
                 Измерительное устройство для призмы 40 мм

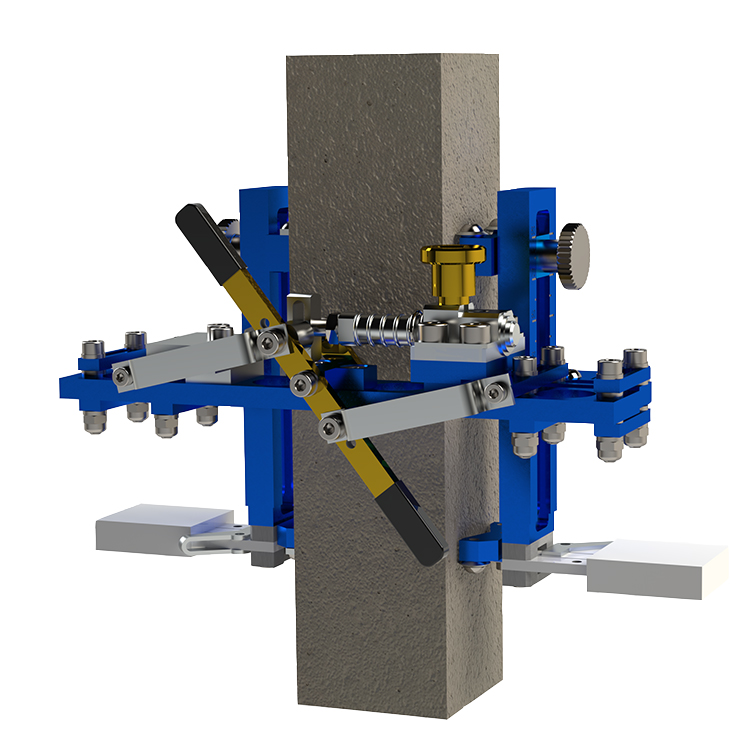

2.0454.P   Определение модуля упругости (E-Модуль) для призм
                  Электрический двойной экстензометр растяжения BD 25/50 (DD1). EN 12390-13 / EN 13412.
                  Для определения модуля упругости  бетонных цилиндров, кернов, кубов и призм.
                  Для регистрации среднего изменения длины на 2 противоположных линиях поверхности      соответствующего образца.

                  Технические характеристики

• Измерительный прибор для призмы 40 мм
• Измерительные длины от 40 до 80 мм
• Тип преобразователя: HBM-DD1
• Цепь: DMS
• Сопротивление: 350 Ом
• Диапазон измерения: +/- 2 мм
• Класс точности: 0,2%
• Температура окружающей среды: от -10 до +60°C.

Требуются дополнительные карты измерительных усилителей для управления машиной!
