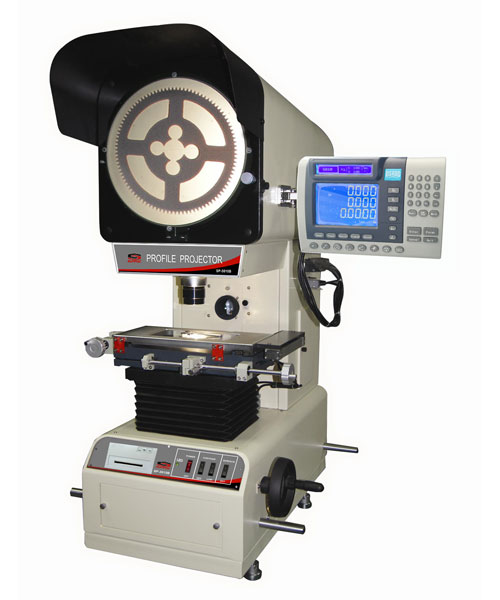

Профильный проектор Sunpoc SP-3015B вертикальный

Name: Профильный проектор Sunpoc SP-3015B - купить
Availability: InStock

под заказ

Точность (4+L/25) мкм
4 объектива: 10×, 20×, 50×, 100×
ПО SP-CAT и модуль DS600

Вертикальный профильный проектор Sunpoc SP-3015B проверяет геометрию деталей бесконтактным способом: проецирует увеличенное изображение на экран φ300 мм и измеряет профили, резьбу, кулачки, зубчатые колёса, пресс-формы. Точность измерений — (4+L/25) мкм, разрешение по XY — 0,001 мм.

Прибор применяют в производстве пресс-форм, штамповке металла, электронике, приборостроении и часовой промышленности, а также в лабораториях университетов и метрологических службах.

Экран	φ300 мм, поворот 0–360°, разрешение 0,01° (1′), точность 6′
Увеличение объектива	10× (стандарт), 20×, 50×, 100× (опция)
Точность	(4+L/25) мкм
Разрешение XY	0,001 мм
Ход по XY	150×50 мм
Ход по Z	80 мм
Грузоподъёмность стола	4 кг
Источник света	профиль: 12 В / 100 Вт; поверхность: 24 В / 150 Вт
Питание	110/220 В, 50/60 Гц
Габариты / масса	480×780×1150 мм / 135 кг

Рабочий стол

Металлический стол 340×152 мм и стеклянный вкладыш 190×75 мм позволяют измерять детали как в проходящем, так и в отражённом свете. Механизм подъёма — косая зубчатая передача 45°, ход по Z — 80 мм.

Программное обеспечение и цифровой модуль

SP-CAT — 2D-измерительное ПО для работы через RS232 или DRO. Измеряет точки, линии, окружности, дуги и эллипсы. Результаты сохраняются в .dxf и экспортируются в AutoCAD и Excel.

DS600 — цифровой измерительный модуль для управления прибором и сбора данных. Поддерживает декартовы и полярные координаты, линейную и секционную компенсацию, хранит до 100 постоянных элементов. Передаёт данные на ПК через RS232 и USB.
