Профильный проектор Sunpoc SP-25 горизонтальный

Name: Профильный проектор Sunpoc SP-25 - купить
Availability: InStock

под заказ

Точность (3+L/75) мкм
Экран φ350 мм, ход 200×150 мм
ПО SP-CAT и модуль DS600

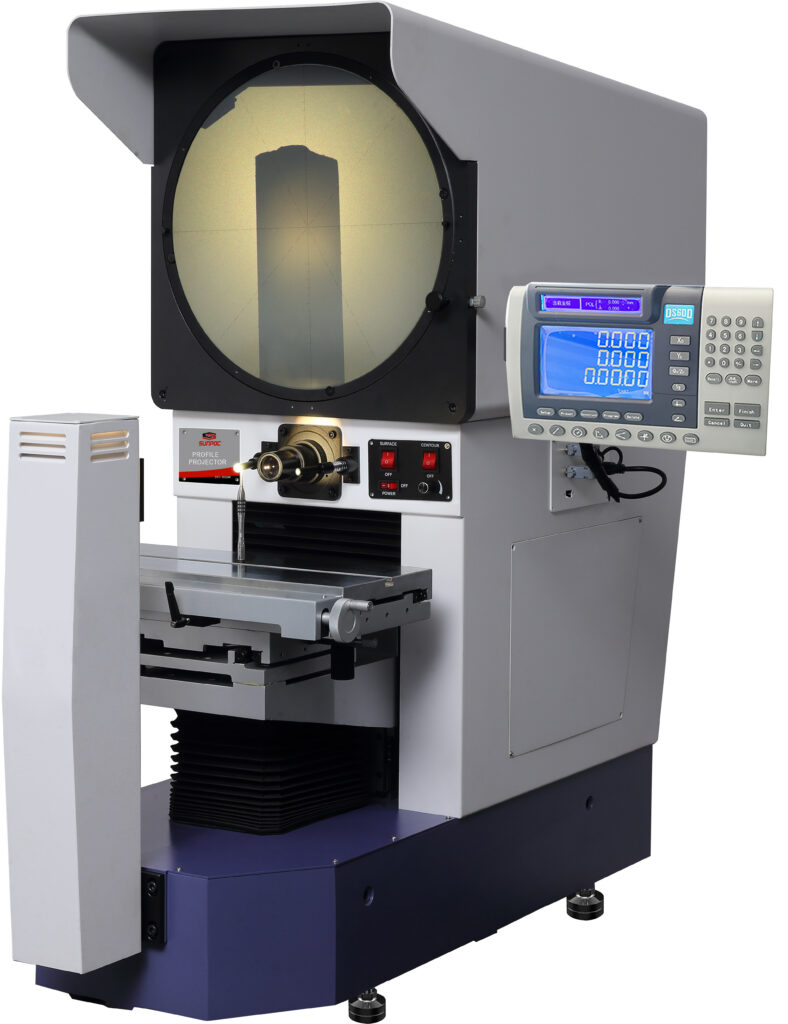

Горизонтальный профильный проектор Sunpoc SP-25 предназначен для бесконтактного контроля профиля осей, валов, резьбы, шестерён, фрез и другого инструмента. Горизонтальная оптическая схема и увеличенный ход по XY (200×150 мм) позволяют легко устанавливать длинные и тяжёлые детали — стол выдерживает до 10 кг. Точность измерений — (3+L/75) мкм, разрешение — 0,001 мм.

Прибор применяют в машиностроении, инструментальном производстве, приборостроении и метрологических лабораториях. Поворот экрана на 360° и две независимые системы подсветки (проходящая и отражённая) обеспечивают измерение деталей любой геометрии.

Точность	(3+L/75) мкм
Разрешение XY	0,001 мм
Экран	φ350 мм, поворот 360°
Ход по XY	200×150 мм
Ход по Z (фокусировка)	0–80 мм
Увеличение объектива	10×, 20×, 50×, 100×
Грузоподъёмность стола	10 кг
Площадь стола	400×150 мм
Источник света	проходящий и отражённый: 24 В / 150 Вт
Габариты / масса	687×443×942 мм / 150 кг

Оптика и подсветка

Четыре сменных объектива (10×, 20×, 50×, 100×) перекрывают поле зрения от φ3,5 до φ35 мм. Направляющие рабочего стола — импортный V-образный линейный рельс: плавный ход без люфта. Оба канала подсветки — галогенные лампы 24 В / 150 Вт; яркость проходящего света регулируется в двух диапазонах под разные материалы и толщину детали.

Программное обеспечение и цифровой модуль

SP-CAT — 2D-измерительное ПО для работы через RS232 или DRO. Измеряет точки, линии, окружности, дуги и эллипсы. Результаты сохраняются в .dxf и экспортируются в AutoCAD и Excel.

DS600 — цифровой измерительный модуль. Поддерживает декартовы и полярные координаты, линейную и секционную компенсацию, хранит до 100 постоянных элементов. Передаёт данные на ПК через RS232 и USB.
