Калибровочные образцы Endecotts представляют собой микросферы, сформированные из натриевокальциевосиликатного стекла размером от 3.35 мм до 20 микрон. Вследствие высокой точности и широкого ассортимента сфер поставляемые образцы могут обеспечивать точную калибровку отдельных сит с погрешностью приблизительно до 1мкм. Данные микросферы проходят через отверстия практически по всей поверхности сита, позволяя тем самым выполнить контроль большего числа отверстий по сравнению с любым другим способом. Таким образом, использование калибровочных образцов представляет собой один из наиболее точных из всех возможных методов калибровки сита.
Стеклянные микросферы Endecotts калибруются внешней лабораторией, признанной BCR в качестве одной из ведущих лабораторий по определению гранулометрического состава, а также 20 другими ведущими европейскими гранулометрическими лабораториями.
В таблице перечислены номинальные размеры отверстий отдельного сита, а также указаны соответствующие требуемые калибровочные образцы (код изделия). Образцы поставляются в «одноразовых»пробирках.
Калибровочные образцы |
|||
|
Номинальный размер отверстий |
Диапазон размеров отверстий |
Количество пробирок |
Номинальный вес |
| 20 мкм | 15-25 мкм | 5 пробирок | 0,8 г каждая |
| 25 мкм | 20-32 мкм | 5 пробирок | 0,8 г каждая |
| 32 мкм | 25-38 мкм | 5 пробирок | 1,0 г каждая |
| 38 мкм | 32-45 мкм | 5 пробирок | 1,0 г каждая |
| 45 мкм | 38-53 мкм | 5 пробирок | 1,0 г каждая |
| 53 мкм | 45-63 мкм | 5 пробирок | 1,0 г каждая |
| 63 мкм | 53-75 мкм | 5 пробирок | 1,0 г каждая |
| 75 мкм | 63-90 мкм | 5 пробирок | 1,0 г каждая |
| 90 мкм | 75-106 мкм | 5 пробирок | 1,0 г каждая |
| 106 мкм | 90-125 мкм | 5 пробирок | 1,0 г каждая |
| 125 мкм | 106-150 мкм | 5 пробирок | 1,0 г каждая |
| 150 мкм | 125-180 мкм | 5 пробирок | 1,5 г каждая |
| 180 мкм | 150-212 мкм | 5 пробирок | 1,5 г каждая |
| 212 мкм | 180-250 мкм | 5 пробирок | 1,5 г каждая |
| 250 мкм | 212-300 мкм | 5 пробирок | 2,5 г каждая |
| 300 мкм | 250-355 мкм | 5 пробирок | 2,5 г каждая |
| 355 мкм | 300-425 мкм | 5 пробирок | 2,5 г каждая |
| 425 мкм | 355-500 мкм | 5 пробирок | 2,5 г каждая |
| 500 мкм | 425-600 мкм | 5 пробирок | 2,5 г каждая |
| 600 мкм | 500-710 мкм | 5 пробирок | 2,5 г каждая |
| 710 мкм | 600-850 мкм | 5 пробирок | 2,5 г каждая |
| 850 мкм | 710 мкм – 1 мм | 5 пробирок | 2,5 г каждая |
| 1 мм | 850 мкм – 1,18 мм | 5 пробирок | 7,0 г каждая |
| 1,18 мм | 1,0-1,4 мм | 5 пробирок | 10,0 г каждая |
| 1,4 мм | 1,18-1,7 мм | 5 пробирок | 15,0 г каждая |
| 1,7 мм | 1,4-2,0 мм | 5 пробирок | 15,0 г каждая |
| 2 мм | 1,7-2,36 мм | 5 пробирок | 20,0 г каждая |
| 2,36 мм | 2,0-2,8 мм | 5 пробирок | 20,0 г каждая |
| 2,8 мм | 2,36-3,35 мм | 5 пробирок | 25,0 г каждая |
| 3,35 мм | 2,84 - 4,00 мм | 5 пробирок | 25,0 г каждая |
Контропригодно в соответствии с требованиями Национальной физической лаборатории
Как выполнить точную калибровку лабораторного сита за считанные минуты
- Выбрать размер калибровочного образца, соответствующего размеру отверстий сита.
- Поместить взвешенный образец на подлежащее проверке сито и трясти в течении 2 минут.
- Повторно взвесить образец в вычислить процент пробы, проходящей через сито.

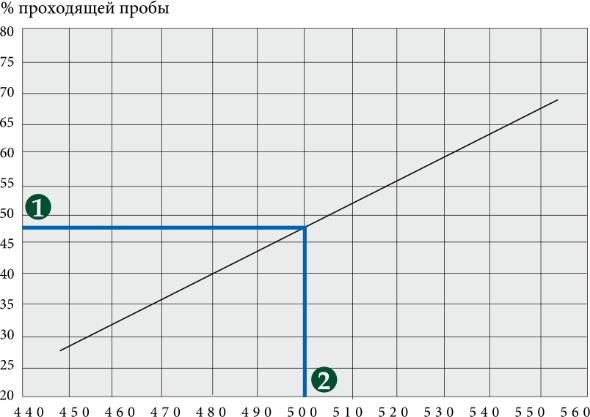

- Найти процент проходящей пробы на графике, поставляемом с каждым отдельным калибровочным образцом (1)
- Также по графику может быть определен средний размер отверстия в микронах(2)
