ПОЛНОСТЬЮ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА
АВТОМАТИЧЕСКИЙ АНАЛИЗ СЫРЬЕВОЙ СМЕСИ, ПИТАНИЯ ПЕЧИ, ГОРЯЧЕЙ СЫРЬЕВОЙ МУКИ, КЛИНКЕРА И ЦЕМЕНТА
Пробоотбор, транспортировка пробы, пробоподготовка, анализаторы, автоматизация, ПО визуализации
ОПИСАНИЕ
Полное решение вопросов контроля свойств сырьевой муки, питания печи, декарбонизированной сырьевой муки, клинкера и цемента – от пробоотбора и транспортировки до результатов анализа
- Современные автоматические мельница и таблеточный пресс
- Анализаторы сконструированы и изготовлены ITECA SOCADEI:
- Анализатор свободной извести
- Анализатор серы/углерода

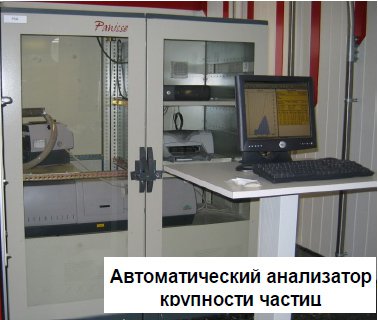

- Анализатор потерь при прокаливании - Интегрируется с любым анализатором крупности частиц и любым XRF / XRD спектрометром
- Автоматическая подача образца: карусельная или контейнерная, встраиваемая в поворотную систему
Операторская оборудована:
- независимой адаптированной системой пылеудаления, подсоединенной ко всем приборам;
- вентиляторами и фильтрами для пневмотранспорта сыпучих проб и картриджей.

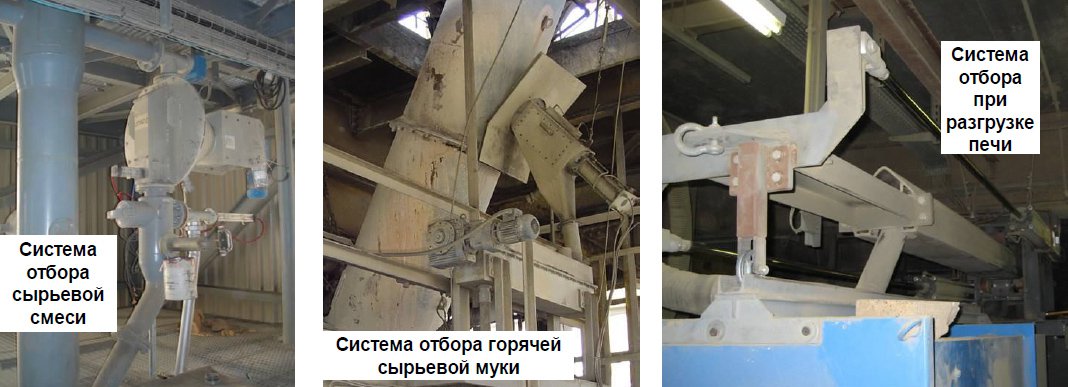

СИСТЕМЫ ПРОБООТБОРА
- Индивидуальный подход к системам отбора представительной и достоверной пробы
- Сочетание И/ИЛИ точечной пробы доступно для каждой точки отбора AND/OR spot sample
- Конструктивное решение под заказчика, с учетом наиболее точной планировки на заводе
ТРАНСПОРТИРОВКА ПРОБЫ
- Поступление клинкера в лабораторию может быть организовано с помощью пневмотранспорта сыпучих или в картридже
- Пробы срьевой смеси, питания печ, горячей сырьевой муки и цемента передаются в картриджах пневмосистемы на несколько километров (100 или 300 cм3)
- Система открытия/закрытия картриджа проста: сжатая пружина внутри картриджа прижимает шар к верхним фланцам. Открытие картриджа происходит просто при нажатии на шар
- Станция отправки также проста в конструкции: один из двух пневматических механизмов используется для открытия/закрытия картриджа, другой – для выталкивания картриджа из места наполнения в положение отправки
- Каждый картридж снабжен 2 длинными бронзовыми направляющими, простыми в замене

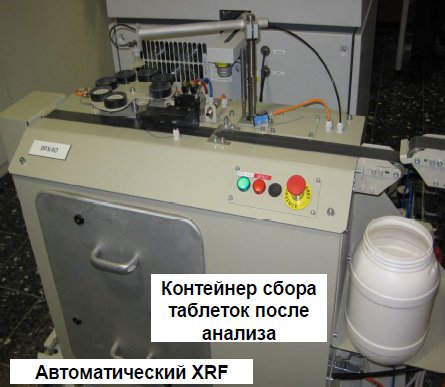

СОВРЕМЕННАЯ АВТОМАТИЧЕСКАЯ ПРОБОПОДГОТОВКА ДЛЯ XRF/XRD
- Новая конструкция и изготовление размольной чаши по технологии горячего изостатического прессования из карбида вольфрама обеспечивает эффективный размол и лучшую однородность размеров частиц образца
- Размер частиц на выходе из мельницы может быть настроен под требования анализа: XRF или XRD
- Тангенциальный выход из мельницы (запатентован), таблетки с покрытием из борной кислоты по всей поверхности дают в результате прочную таблетку, с которой легко обращаться и сохранять для истории
- Эффективная очистка чаши мельницы и пресса исключает любой риск перекрестного загрязнения образцов
ПРЕИМУЩЕСТВА
- Модульная концепция: независимые элементы оборудования с простым управлением и полная доступность ко всем электрическим и механическим компонентам для обслуживания процесса
- Высокая частота и надежность измерений (до 12 картриджей в час)
- Установка конструкции под требования заказчика

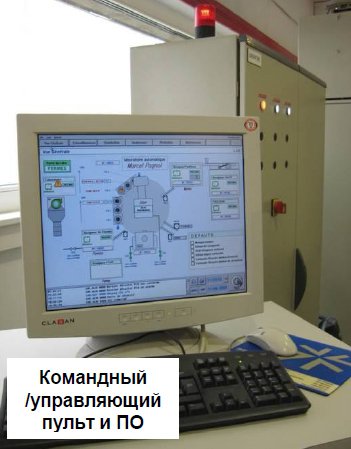

- Простая система визуализации с ПО In Touch или WinCC, установленной на ПК, который удовлетворит все требования к деталям (идентификация пробы, диагностика, неполадки и пр.)
- Передвижная консоль управления в лаборатории
- Интерфейс "человек - машина" на каждом пульте в точках пробоотбора и при каждом анализаторе для настроек и управления
- Простое подсоединение к оптоволоконной сети для больших расстояний
- Подключение к любым базам данных (SQL, Oracle…) или LIMS
- Любой вид коммуникации может быть осуществлен: OPC, Modbus TCP, Profibus…)
Автоматическая лаборатория

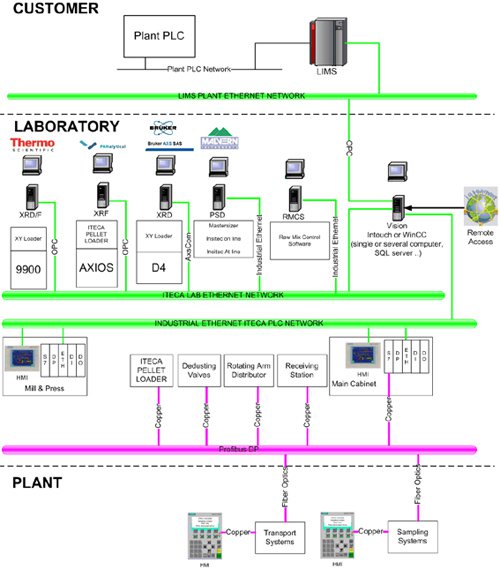

СЕТЬ КОММУНИКАЦИИ (ПРИМЕР)
