Автоматический пробоотборник для аэрожелоба PF106





КОНСТРУКЦИЯ ДЛЯ АВТОМАТИЧЕСКОГО ОТБОРА ПРОБЫ ИЗ ПОТОКА В АЭРОЖЁЛОБЕ

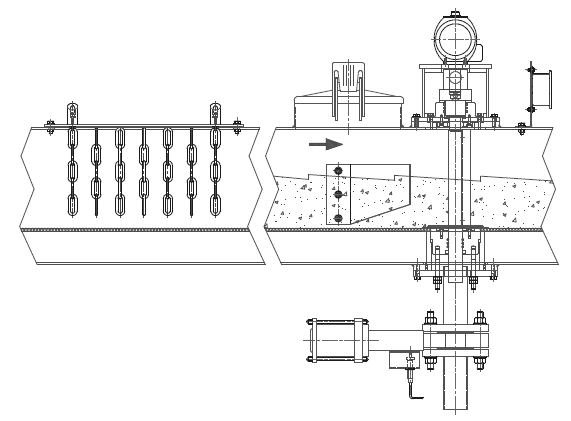

Смешивание материала в противоположном пробоотборнику направлении вместе с конструкцией щели обеспечивают отбор пробы со всей высоты аэрожёлоба, что позволяет получить качественную представительную пробу

ОПИСАНИЕ

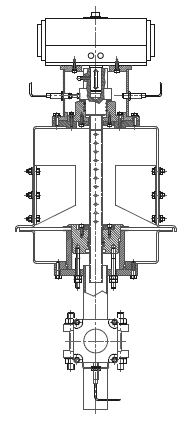

Щелевой пробоотборник PF 106 дает возможность отбора из аэрожёлоба благодаря последовательному вращению трубчатой системы, установленной перпендикулярно потоку материала.
В положении пробоотбора трубчатая система, снабженная щелью, ориентирована навстречу движению потока материала, при проба отбирается через трубку Ø2’’.
В нерабочем положении щель удерживается в направлении потока материала (на 180° по сравнению с положением пробоотбора) и защищена резиновым щитком для предотвращения выхода материала.
Пневматический шиберный затвор DN50 установлен на выходе пробоотборника и обеспечивает герметичность системы.
Обычно на выходе устанавливают смешивающий бункер TRH и/или поршневой пробоотборник P11 с целью комплексно решить проблему пробоотбора (объединенная или точечная проба).

СПЕЦИФИКАЦИЯ

  • Конструкция из малоуглеродистой стали, за исключением трубчатой системы, которая выполнена из стали, стойкой к абразивному износу
  • Пробоотборник конструируется под требования заказчика и может быть адаптирован к любому виду аэрожёлоба (чертежи должны передаваться нашему инженерному департаменту)
  • Трубчатая система Ø1” с подводом газа со щелью для сбора материала
  • Вращение щели управляется настраиваемым внешним контроллером остановки и позиционирования с двумя индуктивными датчиками 24 VDC
  • Максимальный размер частиц: 1,5 мм
  • Скорость потока в пробоотборнике (отображаемая): 24 л/мин
  • Подвод сжатого воздуха: 6 бар, чистый и сухой
