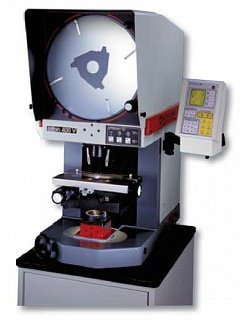

Профильный проектор ORION 400-V


Количество на складе: 1



Вертикальная версия изделия ORION 400V больше подходит для проверки мелких и тонких элементов, помещаемых непосредственно на стеклянную полку рабочего стола. Поэтому данная версия в основном используется при производстве мелких металлоизделий, а также изделий из пластика, резины, электронных и схожих компонентов.











изделие

780-LM14

ось

вертикальная

Экран транспортира с градусной сеткой для угловых измерений с цифровым дисплеем, разрешение 1' ?

мм 400

Цельнометаллический корпус проектора со сдвижным затемняющим кожухом

стандарт

Поворотный кронштейн держателя лампы



нет

Диапроекция с галогенной лампой 150 Вт 24 В и вентилятором охлаждения лампы с электродвигателем

стандарт

Эпипроекция с двусторонней волоконной оптикой и вентилятором охлаждения  лампы с электродвигателем

стандарт



Автоматическое устройство защиты от перегрева

стандарт

Автоматический стенд для ламп и цифрового дисплея модели MT1000-C

стандарт

Стандартный рабочий стол:

Размеры мм

320 x 150

Горизонтальное движение  мм

200

Поперечное движение  мм

100

Вертикальное движение  мм

нет

Перемещение фокусировки  мм

100

Винтовая линия, отсчет 1’

нет

Система расцепления для быстрого горизонтального перемещения

стандарт

Допускаемая масса (прибл.)*кг

10

Измерительная система для перемещений рабочего стола и экрана

транспортира, состоящая из:

- Линейных преобразователей и вращающегося кодирующего устройства

- Цифровых дисплеев (процессора данных модели MT1000-C со следующими

основными функциями:

? Дисплеи для перемещений рабочего стола, разрешение, 0,001 мм

? Дисплей для угловых измерений экрана, разрешение 1’

? Геометрические функции (круги, радиус, углы, расстояние между двумя

точками, центрирование, измерения в приращениях/абсолютные,

предварительные установки и сброс, преобразование мм/дюймы, RS 232 и

параллельное соединение с ПК и принтером)

стандарт

Оптический датчик (искатель краев) для блока цифровых дисплеев /

процессора данных модели MT1000-C для автоматической коллимации на

экране

опция

ЧПУ для автоматических линейных перемещений стола, оснащенная:

- Приводными двигателями

- ПК

- Программным обеспечением для управления движением вдоль осей

опция

Заменяемые увеличительные линзы 10X

стандарт

Заменяемые увеличительные линзы 20 - 50 - 100 X

опция

Унифицированный оптический конденсатор

стандарт

Электропитание: напряжение 220 В, однофазное, 50 Гц

сандарт

Габаритные размеры (прибл.):

Ширина  мм

460



Глубина  мм

750

Высота   мм

1100

Масса нетто (прибл.) кг

125
