Линзы для проекторов, График 070 070 500


Количество на складе: 1



SIRIUS

;

Увеличительные линзы



10Х

20Х

50Х

100X

Поле проекции

мм

50

25

10

5

A

мм

107

75,9

73,8

39,7

B

мм

324

324

324

324

C

мм

255

230

255

103

D

мм

225

168

190

83

 E

мм

300

230

268

103

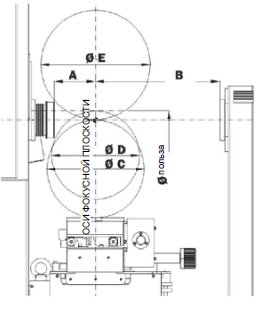

Обозначения:

А - фокусное расстояние линз

В - отстояние конденсатора

С - макс. рабочий диаметр - половинная апертура - центральная линия изучаемой детали ниже оптической оси

D - макс. рабочий диаметр - полная апертура - центральная линия изучаемой детали ниже оптической оси

Е - макс. рабочий диаметр - половинная апертура - центральная линия изучаемой детали выше оптической оси
